Le top de la pièce auto AUDI A4 B7 Avant (8ED) 2.0 TDI 140CV (103kw)

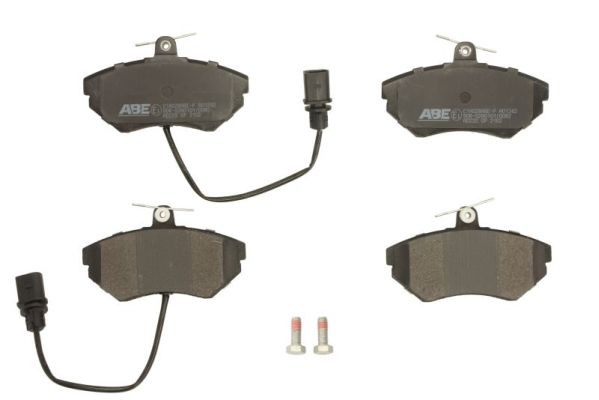

Largeur 1 [mm]: 118,9

Hauteur 1 [mm]: 69,5

Épaisseur 1 [mm]: 19,6

Système de freinage: LUCAS/TRW

Longeur de contacts d'avertissment [mm]: 215

Montage d'origine: TRW

Indicateur d'usure: avec palpeur d'usure intégré

Nombre d'indicateurs d'usure [par essieu]: 2

Poids [kg]: 1,52

8E0698151B / 8E0698151M / JZW698151G / 8E0698151B / 8E0698151M

Côté d'assemblage : Essieu avant

pour numéro PR : 1LZ

Diamètre intérieur 1 [mm]: 43

Diamètre extérieur 1 [mm]: 85

Hauteur 1 [mm]: 40

Poids [kg]: 1,64

4D0407625D / 8D0498625C / 8E0498625A / 8E0.498.625B / 8E0598625B / 4D0407625H / 4D0407625D / 4D0407625H / 8D0498625C / 8E0498625A

Côté d'assemblage : Essieu avant

Largeur 1 [mm]: 118,9

Hauteur 1 [mm]: 69,5

Épaisseur 1 [mm]: 19,6

Système de freinage: LUCAS/TRW

Montage d'origine: TRW

Indicateur d'usure: sans palpeur d'usure intégré

Poids [kg]: 1,45

8E0.698.151 / 8E0.698.151A / 8E0698151N / 8E0.698.151N / 8E0698151A / 8E0698151 / 8E0698151A / 8E0698151N

Côté d'assemblage : Essieu avant

pour numéro PR : 1LZ

Dimension du cône [mm]: 16

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 250

Type de bras oscillant: bras oscillant longitudinal

De série:

Poids [kg]: 0,48

4D0407509J / 8E0407509A / 8E0407509C / 8E0407509P / 4D0407509J / 8E0407509A / 8E0407509C / 8E0407509P

Côté d'assemblage : Essieu avant

Dimension du cône [mm]: 16,4

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 366

Type de bras oscillant: barre oscillant transversal

De série:

Filetage: M12X1,5 RHT

Poids [kg]: 1,43

8E0407151M / 8E0407151N / 8E0407151R / 8E0407151M / 8E0407151N / 8E0407151R

Côté d'assemblage : Essieu avant

Largeur 1 [mm]: 156,3

Hauteur 1 [mm]: 74,1

Épaisseur 1 [mm]: 20,4

Largeur 2 [mm]: 156,6

Hauteur 2 [mm]: 74,1

Épaisseur 2 [mm]: 20,4

Système de freinage: ATE

Longeur de contacts d'avertissment [mm]: 210

Indicateur d'usure: avec palpeur d'usure intégré

Nombre d'indicateurs d'usure [par essieu]: 2

Poids [kg]: 2,16

4B0698151AB / 4B0698151AF / 4B0698151E / 4B0698151K / 4B0698151N / 4F0698151 / 8E0698151F / 8E0698151K / JZW698151P / 4B0698151AB

Côté d'assemblage : Essieu avant

pour numéro PR : 1LB

Diamètre du piston [mm]: 54

Système de freinage: LUCAS/TRW

Numéro d'article en paire: 521232

Matériel: Fonte grise

Type d'étrier de frein: Étrier de frein (1 piston)

Espace entre les trous de fixation [mm]: 159

pour epaisseur de disque de frein [mm]: 22

Poids [kg]: 3,4

8E0.615.123 / 8E0.615.123D / 8E0.615.123X / 8E0615123D / 8E0615123 / 8E0615123D / 8E0615123X

Côté d'assemblage : Essieu avant

pour numéro PR : 1LZ

Diamètre du piston [mm]: 57

Système de freinage: ATE

Numéro d'article en paire: 421571

Matériel: Fonte grise

Type d'étrier de frein: Étrier de frein (1 piston)

Espace entre les trous de fixation [mm]: 94

pour epaisseur de disque de frein [mm]: 25

Poids [kg]: 3,33

4B0615124 / 8D0615124B / 8E0615124A / 4B0615124 / 8D0615124B / 8E0615124A

Côté d'assemblage : Essieu avant

pour numéro PR : 1LB

Dimension du cône [mm]: 16

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 273,5

Type de bras oscillant: bras oscillant longitudinal

De série:

Poids [kg]: 0,5

8E0407506A / 8E0407506C / 8E0407506P / 8E0407506A / 8E0407506C / 8E0407506P

Côté d'assemblage : Essieu avant

Poids [kg]: 8,5

4B0419811B(-) / 4B0419811C(-) / 4B0419811E(-) / 4B0419811F(-) / 4B0419811L(-) / 4B0419811M(-) / 4B3407151C(-) / 4B3407151E(-) / 4D0407693AC(-) / 4D0407693E(-)

Côté d'assemblage : Essieu avant

Jeu complet :

Dimension du cône [mm]: 15,3

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 384,5

Type de bras oscillant: bras oscillant longitudinal

De série:

Filetage: M12X1,5 RHT

Poids [kg]: 1,57

8E0407694AC / 8E0407694AJ / 8E0407694AK / 8E0407694AL / 8E0407694AM / 8E0407694N / 8E0407694T / 8E0407694AC / 8E0407694AJ / 8E0407694AK

Côté d'assemblage : Essieu avant

Dimension du cône [mm]: 16

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 273,5

Type de bras oscillant: bras oscillant longitudinal

De série:

Poids [kg]: 0,5

8E0407505A / 8E0407505C / 8E0407505P / 8D0407505B / 8D0407505F / 8D0407505H / 8D0407505K / 8E0407505A / 8E0407505C / 8E0407505P

Côté d'assemblage : Essieu avant

Diamètre du piston [mm]: 57

Système de freinage: ATE

Numéro d'article en paire: 421572

Matériel: Fonte grise

Type d'étrier de frein: Étrier de frein (1 piston)

Espace entre les trous de fixation [mm]: 94

pour epaisseur de disque de frein [mm]: 25

Poids [kg]: 3,33

4B0615123 / 8D0615123B / 8E0615123A / 4B0615123 / 8D0615123B / 8E0615123A

Côté d'assemblage : Essieu avant

pour numéro PR : 1LB

Longueur 1/Longueur 2 [mm]: 90,0

Barre/montant: Balancier

Poids [kg]: 0,35

8E0411317 / 8E0411317

Côté d'assemblage : Essieu avant

Lien d'article avec dynamique de freinage et de mouvement :

Côté d'assemblage: avant

Filetage: MM14X1.5 RHT

Dimension du cône [mm]: 17,5

Longueur [mm]: 155

Poids [kg]: 0,44

4B0419811G / 4D0419811J / 4F0419811C / 4F0419811D / 4F0498811A / 8E0419811 / 4546039335 / 4546039355 / 4F0419811C / 4F0419811D

Côté d'assemblage : gauche

Diamètre intérieur 1 [mm]: 32

Diamètre extérieur 1 [mm]: 131

Hauteur 1 [mm]: 69

Jante, nombre de trous: 5

Nombre de dents, anneau ABS: 45

Article complémentaire / Info complémentaire 2: avec roulement de roues intégré

Poids [kg]: 2,54

8E0598611 / 8E0598611A / 8E0598611B / 8E0598611 / 8E0598611A / 8E0598611B

Côté d'assemblage : Essieu arrière

Dimension du cône [mm]: 16

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 250

Type de bras oscillant: bras oscillant longitudinal

De série:

Poids [kg]: 0,48

4D0407510J / 8E0407510A / 8E0407510C / 8E0407510P / 4D0407510J / 8E0407510A / 8E0407510C / 8E0407510P

Côté d'assemblage : Essieu avant

Largeur 1 [mm]: 156,4

Hauteur 1 [mm]: 74,2

Épaisseur 1 [mm]: 20,3

Largeur 2 [mm]: 156,4

Hauteur 2 [mm]: 74,2

Épaisseur 2 [mm]: 20,3

Système de freinage: ATE

Longeur de contacts d'avertissment [mm]: 215

Montage d'origine: ATE

Indicateur d'usure: avec palpeur d'usure intégré

Nombre d'indicateurs d'usure [par essieu]: 2

Poids [kg]: 2,03

4B0698151 / 4B0698151A / 4B0698151AC / 4B0698151B / 4B0698151H / 4B0698151J / 4B0698151M / 4B0698151Q / 4B0698151R / 4D0.698.151J

Côté d'assemblage : Essieu avant

pour numéro PR : 1LB

Dimension du cône [mm]: 15,3

Article complémentaire / Info complémentaire 2:

Matériel: Aluminium

Longueur 1/Longueur 2 [mm]: 384,5

Type de bras oscillant: bras oscillant longitudinal

De série:

Filetage: M12X1,5 RHT

Poids [kg]: 1,57

8E0407693AC / 8E0407693AJ / 8E0407693AK / 8E0407693AL / 8E0407693AM / 8E0407693N / 8E0407693T / 8E0407693AC / 8E0407693AJ / 8E0407693AK

Côté d'assemblage : Essieu avant

Diamètre du piston [mm]: 38

Système de freinage: TRW

Numéro d'article en paire: 520572

Matériel: Aluminium

Type d'étrier de frein: Étrier de frein (1 piston)

Espace entre les trous de fixation [mm]: 118

pour epaisseur de disque de frein [mm]: 9,9

Poids [kg]: 1,39

8E0615423B / 8E0615423G / 8E0615423B / 8E0615423G

Côté d'assemblage : Essieu arrière

pour numéro PR : 1KD

Longueur 1/Longueur 2 [mm]: 90,0

Barre/montant: Balancier

Poids [kg]: 0,35

8E0411318 / 8E0411318

Côté d'assemblage : Essieu avant

Lien d'article avec dynamique de freinage et de mouvement :

Largeur 1 [mm]: 87

Hauteur 1 [mm]: 52,9

Épaisseur 1 [mm]: 15

Système de freinage: TRW

Indicateur d'usure: sans palpeur d'usure intégré

Poids [kg]: 0,86

1H0.698.451F / 8E0698451B / 8E0698451D / 8E0698451E / 8E0698451F / 8E0698451L / 1623063180 / 10087961 / 4250.56 / 4251.08

Côté d'assemblage : Essieu arrière

Système de freinage: TRW

Épaisseur du disque de frein [mm]: 10

Type d'étrier de frein: Étrier de frein (1 piston)

Diamètre [mm]: 38

pour diamètre du disque de frein [mm]: 245

Numéro d'article en paire: CZH1311

8E0615423B / 8E0615423G / 8E0615423B / 8E0615423G

Côté d'assemblage : Essieu arrière

pour numéro PR : 1KD

Système de freinage: TRW

Épaisseur du disque de frein [mm]: 10

Type d'étrier de frein: Étrier de frein (1 piston)

Diamètre [mm]: 38

pour diamètre du disque de frein [mm]: 245

Numéro d'article en paire: CZH1310

8E0615424B / 8E0615424G / 8E0615424B / 8E0615424G

Côté d'assemblage : Essieu arrière

pour numéro PR : 1KD

Montage d'origine: TRW

Indicateur d'usure:

Hauteur [mm]: 69,5

Épaisseur [mm]: 19,4

Côté d'assemblage: Essieu avant

Largeur [mm]: 119

8E0698151B / 8E0698151M / 8E0698151N

pour numéro PR : 1LZ

Montage d'origine: TRW

Indicateur d'usure: non préparé pour indicateur d'usure

Hauteur [mm]: 52,9

Épaisseur [mm]: 15

Côté d'assemblage: Essieu arrière

Largeur [mm]: 87

191698451A / 1H0615405C / 1H0615406C / 1H0698451 / 1H0698451A / 1H0698451E / 1H0698451F / 1H0698451H / 8E0698451B / 8E0698451L

Nº de châssis à partir de : 8E4180001

pour numéro PR : 1KD

Séparation des bloques :

Type de capteur: Capteur passif

Nombre de pôles occupés: 2

Longueur de câble [mm]: 1370

Côté d'assemblage: Essieu arrière droit

8E0927807G

Équipement véhicule : pour véhicules avec réglage mécanique inclinaison phares

Séparation des bloques :

Épaisseur [mm]: 10

Hauteur [mm]: 39,8

Type de disque de frein: plein

Épaisseur du disque de frein [mm]: 10

Épaisseur minimum [mm]: 8

Diamètre du centrage [mm]: 68

Nombre de trous: 5

Côté d'assemblage: Essieu arrière

Diamètre extérieur [mm]: 245

Côté d'assemblage: arrière droite

8E0609722AF

Indicateur d'usure: non préparé pour indicateur d'usure

Hauteur [mm]: 52,9

Épaisseur [mm]: 17

Article complémentaire/Info complémentaire:

Côté d'assemblage: Essieu arrière

Largeur [mm]: 87

1H0698451H / 1J0698451 / 1J0698451F / 1J0698451G / 1J0698451H / 1J0698451J / 1J0698451K / 1J0698451L / 1J0698451N / 1J0698451P

Nº de châssis jusqu'à : 8E4180000

pour numéro PR : 1KD

Type de disque de frein: poinçonné/ventilé

Nombre de trous: 5

Diamètre du centrage [mm]: 68

Hauteur [mm]: 46,4

Épaisseur du disque de frein [mm]: 30

Épaisseur minimum [mm]: 28

Cercle de percage -Ø [mm]: 112

Couleur: noir

Surface:

Côté d'assemblage: Essieu avant

Diamètre extérieur [mm]: 320

8E0615301AE

Épaisseur du disque de frein [mm]: 12

Nombre de trous: 5

Épaisseur minimum [mm]: 10

Diamètre du centrage [mm]: 68

Diamètre [mm]: 287,7

Hauteur [mm]: 35,8

Côté d'assemblage: Essieu arrière

Type de disque de frein: plein

Diamètre extérieur [mm]: 287,7

8E0615601M / 8E.061.5601M / 8E0615601M

pour numéro PR : 1KW

pour référence: 1455

Alésage-Ø: 25,4

Système de freinage: ATE

Filetage: 12 x 1 (2)

8E0611021A / 8E0611021B

Nº de châssis à partir de : 8E5400001

Système de freinage: LUCAS

Épaisseur du disque de frein [mm]: 22

Type d'étrier de frein: Étrier de frein (1 piston)

Diamètre [mm]: 54

Côté d'assemblage: Essieu avant gauche

Numéro d'article en paire: CZH1215

8E0615123 / 8E0615123X

Type de disque de frein : ventilé

pour numéro PR : 1LZ
