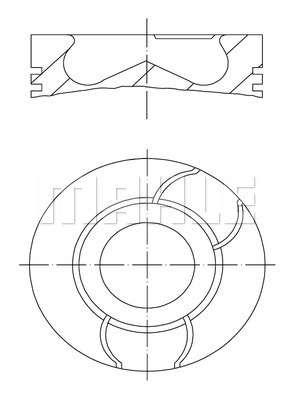

Piston moteur

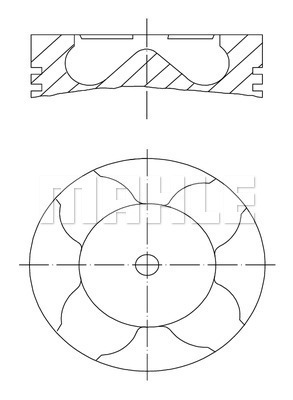

Dimension standard [DST]:

Alésage de cylindre [mm]: 84,0

Longueur [mm]: 48

Hauteur d'axe [mm]: 28,32

profondeur de la poche de valve 1: 0,71

profondeur de la poche de valve 2: 0,76

hauteur de cloison de gorges de piston supérieure: 4,5

Boulon-Ø [mm]: 22,0

longueur de boulon: 56,0

Surface: revêtu

Numéro de production: 84 L 59

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,04

Numéro de composant: 1. R 1,2 N

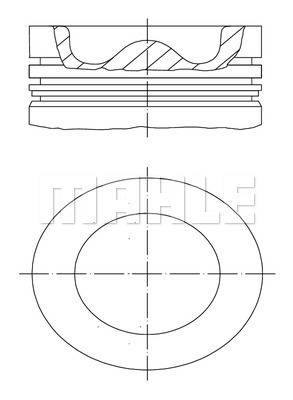

11257506222 / 7506222

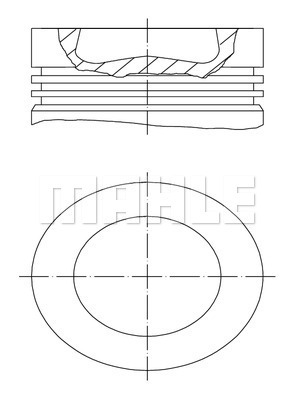

Alésage de cylindre [mm]: 76

Longueur [mm]: 66

Hauteur d'axe [mm]: 41,65

profondeur de la poche de valve 1: 0,4

profondeur de la poche de valve 2: 0,25

profondeur de chambre 1: 13,5

diamètre de chambre: 47

hauteur de cloison de gorges de piston supérieure: 9

Boulon-Ø [mm]: 26

longueur de boulon: 60

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 76 L 114

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1. R2,0 IF CrK

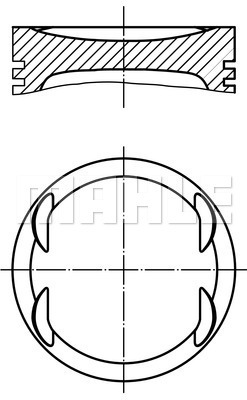

120A10625R / 120A18443R / 120A19184R

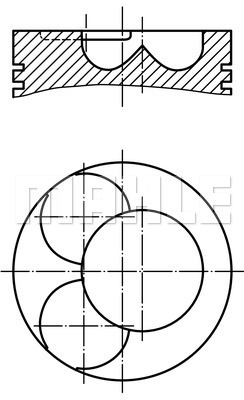

Dimension standard [DST]:

Alésage de cylindre [mm]: 76,0

Longueur [mm]: 66

Hauteur d'axe [mm]: 41,8

profondeur de la poche de valve 1: 0,25

profondeur de la poche de valve 2: 0,4

profondeur de chambre 1: 14,0

diamètre de chambre: 39,65

hauteur de cloison de gorges de piston supérieure: 9

Boulon-Ø [mm]: 26,0

longueur de boulon: 60,0

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 76 L 114

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,06

Numéro de composant: 1. R2,0 IF CrK

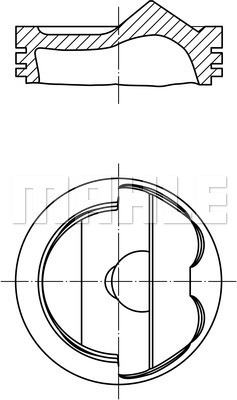

120A10282R / 120A10538R / 7701475703 / 7701475075 / 7701475077

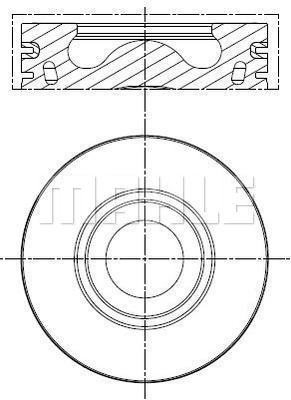

Dimension standard [DST]:

Alésage de cylindre [mm]: 70,0

Longueur [mm]: 50

Hauteur d'axe [mm]: 30,0

profondeur de la poche de valve 1: 0,7

profondeur de chambre 1: 1,5

diamètre de chambre: 60,0

hauteur de cloison de gorges de piston supérieure: 5

Boulon-Ø [mm]: 17,98

longueur de boulon: 53,0

Numéro de production: 70 L 94

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,03

Numéro de composant: 1. R 1,2 Cr

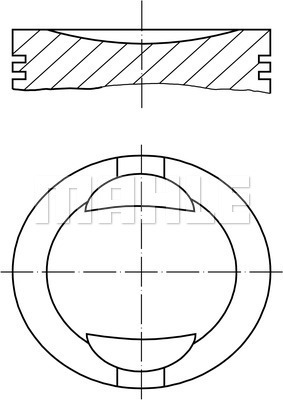

0000005893579 / 0000071736489 / 55195903 / 55210378 / 55210379 / 55210380

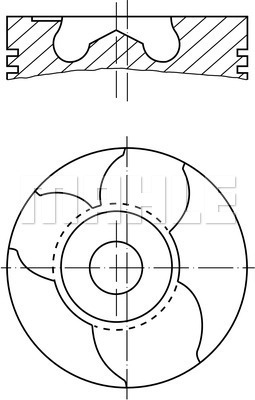

Alésage de cylindre [mm]: 84,51

Longueur [mm]: 61

Hauteur d'axe [mm]: 34,4

profondeur de la poche de valve 1: 3,3

profondeur de la poche de valve 2: 5,3

profondeur de chambre 1: 1,85

diamètre de chambre: 64,0

Boulon-Ø [mm]: 20,0

longueur de boulon: 57,0

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 84 L 88

Numéro de composant: 1. R 1,2 N

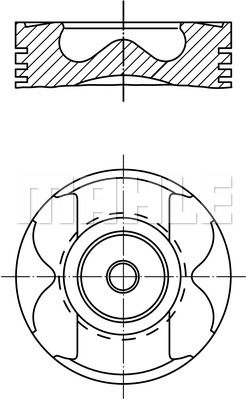

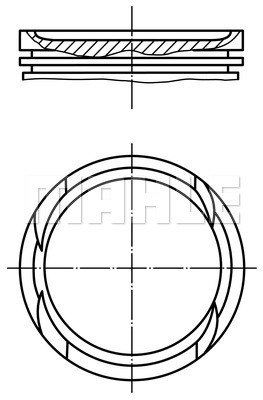

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 62

Hauteur d'axe [mm]: 31,9

profondeur de chambre 1: 4,4

diamètre de chambre: 56

hauteur de cloison de gorges de piston supérieure: 6,1

Boulon-Ø [mm]: 20,0

longueur de boulon: 57,0

Numéro de production: 81 V 53

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,03

Numéro de composant: 1. M 1,5 Mo P

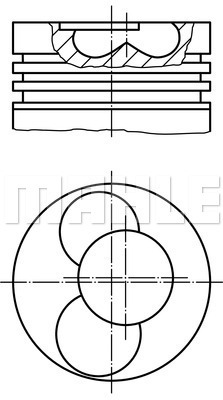

026107081R / 026107081R

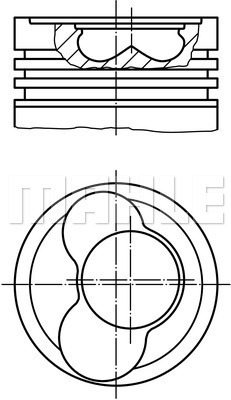

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 51

Hauteur d'axe [mm]: 29,0

profondeur de chambre 1: 2,0

diamètre de chambre: 61,4

Boulon-Ø [mm]: 19,0

longueur de boulon: 42,0

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 81 L 63

Numéro de composant: 1. R 1,0 N

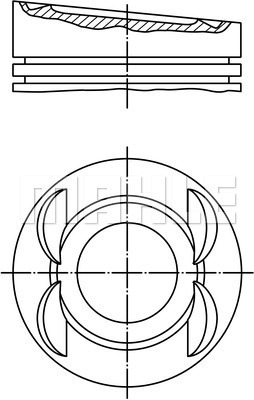

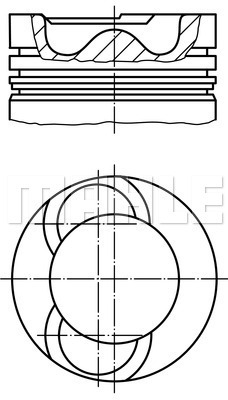

Alésage de cylindre [mm]: 80,20

Longueur [mm]: 71

Hauteur d'axe [mm]: 45,75

profondeur de chambre 1: 13,44

diamètre de chambre: 45

hauteur de cloison de gorges de piston supérieure: 9,06

Boulon-Ø [mm]: 29

longueur de boulon: 63

Surface: revêtu

Numéro de production: 79 L 161

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1. R 1,5 PVD P

Dimension standard [DST]:

Alésage de cylindre [mm]: 79,0

Longueur [mm]: 51

Hauteur d'axe [mm]: 27,2

profondeur de la poche de valve 1: 1,59

profondeur de la poche de valve 2: 1,18

hauteur de cloison de gorges de piston supérieure: 5

Boulon-Ø [mm]: 18,0

longueur de boulon: 55,0

Surface: revêtu

Numéro de production: 79 L 90

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,05

Numéro de composant: 1. R 1,5 Cr P

0623544 / 55556397

Côté d'assemblage: au cylindre 3

Alésage de cylindre [mm]: 80,01

Longueur [mm]: 72

Hauteur d'axe [mm]: 45,8

profondeur de la poche de valve 1: 1,1

profondeur de chambre 1: 17,65

diamètre de chambre: 37,9

hauteur de cloison de gorges de piston supérieure: 8,8

pour cylindre: 3/4

Boulon-Ø [mm]: 26,0

longueur de boulon: 66,0

Surface: revêtu

Numéro de production: 79 L 46

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,07

Numéro de composant: 1. R 1,75 Cr P

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 70

Hauteur d'axe [mm]: 45,75

profondeur de la poche de valve 1: 1,35

profondeur de chambre 1: 17,2

diamètre de chambre: 39,6

hauteur de cloison de gorges de piston supérieure: 9

pour cylindre: 1/2

Boulon-Ø [mm]: 26,0

longueur de boulon: 68,0

Surface: revêtu

Numéro de production: 81 L 51

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,05

Numéro de composant: 1. R2,5 IW CrK

074107081AA / 074107107AA / 074107081AA / 074107107AA

Dimension standard [DST]:

Alésage de cylindre [mm]: 72,0

Longueur [mm]: 46

Hauteur d'axe [mm]: 26

profondeur de la poche de valve 1: 1

profondeur de la poche de valve 2: 1,2

profondeur de chambre 1: 7,77

diamètre de chambre: 57,8

hauteur de cloison de gorges de piston supérieure: 5,7

Boulon-Ø [mm]: 17,98

longueur de boulon: 49

Surface: revêtu

Numéro de production: 72 L 49

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,03

Numéro de composant: 2. M 1,2 IFU

46814923 / 46814924 / 46814925 / 71732628

Alésage de cylindre [mm]: 82,71

Longueur [mm]: 57

Hauteur d'axe [mm]: 30,25

profondeur de la poche de valve 1: 2,2

profondeur de la poche de valve 2: 1,6

profondeur de chambre 1: 2,6

diamètre de chambre: 73,1

hauteur de cloison de gorges de piston supérieure: 6

Boulon-Ø [mm]: 21

longueur de boulon: 61

Surface: étamé

Numéro de production: 82 L 238

Jeu du piston [mm]: 0,03

Numéro de composant: 1. R 1,2 IF N

4409857 / 4409858 / 93160093 / 93160094 / 7700110718 / 7700110719

Dimension standard [DST]:

Alésage de cylindre [mm]: 86,0

Longueur [mm]: 55

Hauteur d'axe [mm]: 30,4

profondeur de la poche de valve 1: 2,0

profondeur de la poche de valve 2: 2,0

profondeur de chambre 1: 3,16

diamètre de chambre: 59,1

hauteur de cloison de gorges de piston supérieure: 5,5

Boulon-Ø [mm]: 21,0

longueur de boulon: 61,5

Forme de bielle: Bielle trapézoïdale

Numéro de production: 86 V 142

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,02

Numéro de composant: 1. R 1,5 Mo

0623414 / 623414 / 90487097 / 9227840 / 9227841

Alésage de cylindre [mm]: 82,51

Longueur [mm]: 51

Hauteur d'axe [mm]: 29,6

profondeur de la poche de valve 1: 0,76

profondeur de chambre 1: 6,2

diamètre de chambre: 49,25

hauteur de cloison de gorges de piston supérieure: 6,35

Boulon-Ø [mm]: 20,0

longueur de boulon: 59,0

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 82 L 143

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,05

Numéro de composant: 1. M 1,2 N

06D107066C / 06D107104C / 06D107066C / 06D107104C

Alésage de cylindre [mm]: 79,7

Longueur [mm]: 71

Hauteur d'axe [mm]: 45,75

profondeur de chambre 1: 13,44

diamètre de chambre: 45

hauteur de cloison de gorges de piston supérieure: 9,06

Boulon-Ø [mm]: 29

longueur de boulon: 63

Surface: revêtu

Numéro de production: 79 L 161

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1. R 1,5 PVD P

55598378 / 625112

Dimension standard [DST]:

Alésage de cylindre [mm]: 73,4

Longueur [mm]: 44

Hauteur d'axe [mm]: 23,0

profondeur de la poche de valve 1: 1,33

profondeur de la poche de valve 2: 1,35

profondeur de chambre 1: 1,25

diamètre de chambre: 52

hauteur de cloison de gorges de piston supérieure: 3,8

Boulon-Ø [mm]: 18,0

longueur de boulon: 51,0

Surface: revêtu

Numéro de production: 73 L 32

Jeu du piston [mm]: 0,04

Numéro de composant: 1. R 1,2 N

55351102 / 55351103 / 55351104 / 55351105 / 55351106 / 55351107 / 55355067 / 55355068 / 55355069 / 5623228

Alésage de cylindre [mm]: 93,0

Longueur [mm]: 86

Hauteur d'axe [mm]: 56,2

profondeur de la poche de valve 1: 1,5

profondeur de la poche de valve 2: 1,5

profondeur de chambre 1: 20,7

diamètre de chambre: 43,0

Boulon-Ø [mm]: 35,0

longueur de boulon: 74,0

Numéro de production: 93 L 29

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 2. M 2,0 IFU

062107065 / 062107065A / 062107065 / 062107065A / 940701600114 / 940701600124

Alésage de cylindre [mm]: 79,5

Longueur [mm]: 48

Hauteur d'axe [mm]: 27,7

profondeur de la poche de valve 1: 2,07

profondeur de la poche de valve 2: 2,27

profondeur de chambre 1: 0,8

diamètre de chambre: 60,0

hauteur de cloison de gorges de piston supérieure: 5,6

Boulon-Ø [mm]: 18,0

longueur de boulon: 55,0

Surface: étamé

Numéro de production: 79 V 109

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,04

Numéro de composant: 1. R 1,2 Cr

0624225 / 5623041 / 5623030 / 624225 / 90412907 / 90570666 / 90570695

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 70

Hauteur d'axe [mm]: 45,75

profondeur de la poche de valve 1: 1,3

profondeur de la poche de valve 2: 1,3

profondeur de chambre 1: 16,6

diamètre de chambre: 46

hauteur de cloison de gorges de piston supérieure: 12

Boulon-Ø [mm]: 26,0

longueur de boulon: 66,0

Surface: revêtu

Numéro de production: 81 L 98

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,05

Numéro de composant: 1. R2,5 IW CrK

076107065A / 076107065C / 076107065A / 076107065C

Alésage de cylindre [mm]: 92,9

Longueur [mm]: 51

Hauteur d'axe [mm]: 30,43

profondeur de la poche de valve 1: 1,55

hauteur de cloison de gorges de piston supérieure: 5

Boulon-Ø [mm]: 22,0

longueur de boulon: 52,0

Forme de bielle: Bielle trapézoïdale

Surface: anodisé

Numéro de production: 92 L 88

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,06

Numéro de composant: 1. R 1,5 N

2720301618 / 2720302217 / 2720304317 / 2720308917 / 2720309717 / A2720301618 / A2720302217 / A2720304317 / A2720308917 / A2720309717

Alésage de cylindre [mm]: 77,0

Longueur [mm]: 48

Hauteur d'axe [mm]: 27,5

profondeur de la poche de valve 1: 5,7

profondeur de la poche de valve 2: 3,8

profondeur de chambre 1: 2

diamètre de chambre: 56,6

hauteur de cloison de gorges de piston supérieure: 7,5

Boulon-Ø [mm]: 18

longueur de boulon: 43

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 77 L 54

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,05

Numéro de composant: 1. R1,2 IF Mo P

11257576975 / 11257589348 / 758934802 / 7589348 / 0628T1 / 1631729180

Dimension standard [DST]:

Alésage de cylindre [mm]: 79,0

Longueur [mm]: 48

Hauteur d'axe [mm]: 28,0

profondeur de la poche de valve 1: 2,07

profondeur de la poche de valve 2: 2,27

profondeur de chambre 1: 0,8

diamètre de chambre: 60,0

hauteur de cloison de gorges de piston supérieure: 5,6

Boulon-Ø [mm]: 18,0

longueur de boulon: 55,0

Surface: étamé

Numéro de production: 79 V 109

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,04

Numéro de composant: 1. R 1,2 Cr

0623389 / 5623025 / 5623040 / 623389 / 90570661 / 90570676

Alésage de cylindre [mm]: 81,01

Longueur [mm]: 69

Hauteur d'axe [mm]: 45,8

profondeur de chambre 1: 13,4

diamètre de chambre: 50,88

hauteur de cloison de gorges de piston supérieure: 12

Boulon-Ø [mm]: 26

longueur de boulon: 66

Numéro de production: 81 L 155

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1.R1,75 3,10 Cr

04L107065AF / 04L107065AT / 04L107101AF / 04L107065AF / 04L107065AT / 04L107101AF

Côté d'assemblage: au cylindre 3

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 70

Hauteur d'axe [mm]: 45,8

profondeur de la poche de valve 1: 0,7

profondeur de chambre 1: 17,5

diamètre de chambre: 38,0

pour cylindre: 3/4

Boulon-Ø [mm]: 26,0

longueur de boulon: 66,0

Surface: revêtu

Numéro de production: 81 L 115

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1. R 1,75 CrK

Alésage de cylindre [mm]: 84,25

Longueur [mm]: 71

Hauteur d'axe [mm]: 44,87

profondeur de la poche de valve 1: 1,5

profondeur de la poche de valve 2: 1,4

profondeur de chambre 1: 14,5

diamètre de chambre: 47,5

hauteur de cloison de gorges de piston supérieure: 8

Boulon-Ø [mm]: 30

longueur de boulon: 68

Numéro de production: 84 L 159

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,07

Numéro de composant: 1. T 3,0 CrK

Alésage de cylindre [mm]: 83,0

Longueur [mm]: 72

Hauteur d'axe [mm]: 46,35

profondeur de chambre 1: 13,9

diamètre de chambre: 46,7

hauteur de cloison de gorges de piston supérieure: 9,4

Boulon-Ø [mm]: 28

longueur de boulon: 67

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 83 L 172

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,08

Numéro de composant: 1. T 2,0 Cr P

25182669 / 4804946 / 4817773 / 96440459

Alésage de cylindre [mm]: 86

Longueur [mm]: 75

Hauteur d'axe [mm]: 48,42

profondeur de chambre 1: 16,2

diamètre de chambre: 49

hauteur de cloison de gorges de piston supérieure: 8,6

Boulon-Ø [mm]: 30

longueur de boulon: 66,85

Surface: revêtu

Numéro de production: 86 L 164

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Jeu du piston [mm]: 0,055

Numéro de composant: 1. R 2 IF CrK

9800484180 / 9800484380 / 9800484580

Alésage de cylindre [mm]: 81,51

Longueur [mm]: 69

Hauteur d'axe [mm]: 45,8

profondeur de chambre 1: 13,4

diamètre de chambre: 50,88

hauteur de cloison de gorges de piston supérieure: 12

Boulon-Ø [mm]: 26

longueur de boulon: 66

Numéro de production: 81L155

Article complémentaire / Info complémentaire 2: avec porte-segment

travaillé mécaniquement: avec encoche/ découpe pour gicleur

Numéro de composant: 1.R1,75 3,10 Cr

Alésage de cylindre [mm]: 76,51

Longueur [mm]: 54

Hauteur d'axe [mm]: 29,27

profondeur de la poche de valve 1: 2,9

profondeur de chambre 1: 6

hauteur de cloison de gorges de piston supérieure: 5

Boulon-Ø [mm]: 17

longueur de boulon: 47

Forme de bielle: Bielle trapézoïdale

Surface: revêtu

Numéro de production: 76 L 84

Article complémentaire / Info complémentaire 2: sans canal de refroidissement

Jeu du piston [mm]: 0,04

Numéro de composant: 1. R 1,2 N

03C107065AB / 03C107065AD / 03C107065M / 03C107065S / 3C107065M / 03C107065AB / 03C107065AD / 03C107065M / 03C107065S
